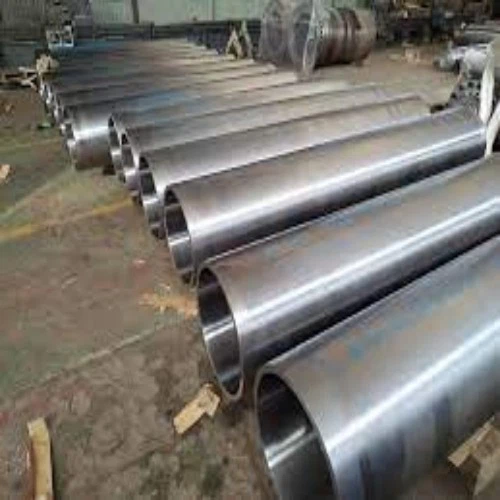

ہماری صحت سے متعلق اور قابل اعتماد کو دریافت کریںDIN 2391-1 ST45 ہیمڈ سیملیس اسٹیل ٹیوب، اعلی - پرفارمنس ہائیڈرولک اور نیومیٹک سسٹم کے لئے صنعت - اہم حل۔ اعلی سطح کی تکمیل اور غیر معمولی جہتی درستگی کے لئے انجنیئر ، یہ قابل احترام ہموار ٹیوبیں سخت جرمن DIN 2391 - 1 معیاری کو پورا کرنے کے لئے تیار کی گئیں ہیں ، جو مستقل معیار اور استحکام کی ضمانت دیتے ہیں۔ اگر آپ مضبوط کی تلاش کر رہے ہیں تو ، - کا ثبوت لیک کریں ، اور - ٹو انسٹال کریںہموار اسٹیل سلنڈر, ہائیڈرولک سلنڈروں کے لئے معزز نلیاں، یاصحت سے متعلق اسٹیل ٹیوبیںجو رگڑ کو کم سے کم کرتے ہیں اور آپ کی مشینری کی کارکردگی کو بڑھا دیتے ہیں ، ہمارے ایس ٹی 45 ہینڈڈ ٹیوبیں زیادہ سے زیادہ انتخاب ہیں۔ یہ پروڈکٹ تعمیراتی سازوسامان ، صنعتی آٹومیشن ، اور مادی ہینڈلنگ میں ایپلی کیشنز کے لئے مثالی ہے ، جہاں کارکردگی اور لمبی عمر اہم ہے۔
01
اعلی معیار
02
جدید آلات
03
پیشہ ور ٹیم
04
کسٹم سروس
DIN 2391 ST45 پائپ تفصیلات
| معیار | DIN 2391 |
| درجہ | st45 |
| سائز | بیرونی قطر (4-190 ملی میٹر) ایکس دیوار کی موٹائی (0.5-15 ملی میٹر) |
| بیرونی طول و عرض | 4.0 ملی میٹر - 60.0 ملی میٹر |
| دیوار کی موٹائی | 0.5 ملی میٹر - 8 ملی میٹر |
| لمبائی | زیادہ سے زیادہ 6000 ملی میٹر |
DIN 2391 ST45 ٹیوب کیمیائی ساخت کا معیار
| درجہ | C | سی | ایم این | پی زیادہ سے زیادہ | ایس میکس |
| DIN 2391 ST45 | 0.21 سے کم یا اس کے برابر | 0.35 سے کم یا اس کے برابر | 0.4 سے زیادہ یا اس کے برابر | 0.025 | 0.025 |
ST45 اسٹیل ہموار پائپ مکینیکل خصوصیات
| سرد ڈرا (لازمی) | سرد ڈرا (نرم) | سرد ڈرا اور تناؤ کی رہائی | anneal | معمول بنانا | ||||||||
| بی کے1) | بی کے ڈبلیو1) | (BKS) | (جی بی کے)1) | (این بی کے)1) | ||||||||
| گریڈ | تناؤ | لمبائی | تناؤ | لمبائی | تناؤ | پیداوار نقطہ | لمبائی | تناؤ | لمبائی | تناؤ | پیداوار نقطہ | لمبائی |
| n/ملی میٹر2 | % | n/ملی میٹر2 | % | n/ملی میٹر2 | n/ملی میٹر2 | % | n/ملی میٹر2 | % | n/ملی میٹر2 | n/ملی میٹر2 | % | |
| st45 | 580 | 5 | 520 | 8 | 520 | 375 | 12 | 390 | 21 | 440~570 | 255 | 21 |
DIN 2391 ST 45 SMLS پائپ کے رواداری
| بیرونی قطر رواداری | 4-30 | 31-40 | 41-50 | 51-60 | 61-70 | 71-80 | 81-90 | 91-100 |
| ±0.08 | ±0.15 | ±0.20 | ±0.25 | ±0.30 | ±0.30 | ±0.40 | ±0.45 | |
| دیوار کی موٹائی رواداری | ±10% | |||||||
DIN 2391 ST45 سیملیس پریسجن اسٹیل نلیاں پائپ سائز چارٹ
| 1/8 "IPS (.405" OD) | 3 1/2 "IPS (4.000" OD) |
|---|---|
| ایس ایچ 40 ، 80 | ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh |
| 1/4 "IPS (.540" OD) | 4 "IPs (4.500" OD) |
| ایس ایچ 10 ، 40 ، 80 | ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh |
| 3/8 "IPS (.675" OD) | 5 "IPs (5.563" OD) |
| ایس ایچ 10 ، 40 ، 80 | ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh |
| 1/2 "IPS (.840" OD) | 6 "IPS (6.625" OD) |
| ایس ایچ 5 ، 10 ، 40 ، 80 ، 160 ، xxh | ایس ایچ 5 ، 10 ، 40 ، 80 ، 120 ، 160 ، XXH |
| 3/4 "IPs (1.050" OD) | 8 "IPs (8.625" OD) |
| ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh | ایس ایچ 5 ، 10 ، 40 ، 80 ، 120 ، 160 ، XXH |
| 1 "آئی پی ایس: (1.315 ′ OD) | 10 "IPS (10.750" OD) |
| ایس ایچ 5 ، 10 ، 40 ، 80 ، 160 ، xxh | ایس ایچ 10 ، 20 ، 40 ، 80 (.500) ، سچ 80 (.500) |
| 1-1/4 "IPS (1.660" OD) | 12 "آئی پی ایس (12.750" OD) |
| ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh | ایس سی ایچ 10 ، 20 ، 40 (.375) ، ٹری 40 (.406) ، Sch80 (.500) |
| 1-1/2 "IPs (1.900" OD) | 14 "IPs (14.000" OD) |
| ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh | Sch10 (.188) ، Sch40 (.375) |
| 2 "IPs (2.375" OD) | 16 "IPs (16.000" OD) |
| ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh | Sch10 (.188) ، Sch40 (.375) |
| 2 1/2 "IPs (2.875" OD) | 18 "IPS (18.000" OD) |
| ایس ایچ 10 ، 40 ، 80 ، 160 ، xxh | SCH-40 (.375) |
| 3 "IPs (3.500" OD) | |
| ایس ایچ 5 ، 10 ، 40 ، 80 ، 160 ، xxh |
ST45 DIN 2391 کاربن اسٹیل ویلڈیڈ ٹیوب سائز
| دیوار | سائز (OD) |
|---|---|
| .010 | 1/16" , 1/8" , 3/16" |
| .020 | 1/16" , 1/8" , 3/16" , 1/4" , 5/16" , 3/8" |
| .012 | 1/8" |
| .016 | 1/8" , 3/16" |
| .028 | 1/8" , 3/16" , 1/4" , 5/16" , 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" |
| .035 | 1/8" , 3/16" , 1/4" , 5/16" , 3/8" , 7/16" , 1/2" , 16" , 5/8" , 3/4" , 7/8" , 1" , 1 1/4" , 1 1/2" , 1 5/8" , 2" , 2 1/4" |
| .049 | 3/16" , 1/4" , 5/16" , 3/8" , 1/2" , 16" , 5/8" , 3/4" , 7/8" , 1" , 1 1/8" , 1 1/4" , 1 1/2" , 1 5/8" , 2" , 2 1/4" |
| .065 | 1/4" , 5/16" , 3/8" , 1/2" , 16" , 5/8" , 3/4" , 7/8" , 1" , 1 1/4" , 1 1/2" , 1 5/8" , 1 3/4" , 2" , 2 1/2" , 3" |
| .083 | 1/4" , 3/8" , 1/2" , 5/8" , 3/4" , 7/8" , 1" , 1 1/4" , 1 1/2" , 1 5/8" , 1 7/8" , 2" , 2 1/2" ,3" |
| .095 | 1/2" , 5/8" , 1" , 1 1/4" , 1 1/2" , 2" |
| .109 | 1/2" , 3/4" , 1" , 1 1/4" , 1 1/2" , 2" |
| .120 | 1/2" , 5/8" , 3/4" , 7/8" , 1" , 1 1/4" , 1 1/2" , 2" , 2 1/4" , 2 1/2" , 3" |
| .125 | 3/4" , 1" , 1 1/4" , 1 1/2" , 2" , 3" , 3 1/4" |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2" |
اسٹیل سینٹ 45 سرد تیار ٹیوب کی رواداری
| بیرونی قطر اور دیوار کی موٹائی | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| پھانسی | سائز کی حد | OD رواداری | دیوار رواداری | ||||||
| گرم - رولڈ ٹیوب | OD - 80 MMOD> 80 ملی میٹر وال <12 ملی میٹر وال - 12 ملی میٹر | OD کا 0.4 ملی میٹر ± 0.5 ٪ | ± 0.7 ملی میٹر ± (5 ٪ x والتھکینس + 0.1 ملی میٹر) | ||||||
| گرم ، شہوت انگیز - رولڈ چھلکے والی ٹیوب | تمام سائزول <12 ملی میٹر وال - 12 ملی میٹر | + 0.25/- 0 ملی میٹر | ± 0.8 ملی میٹر ± (5 ٪ x دیوار کی موٹائی + 0.2 ملی میٹر) | ||||||
| سردی سے کام کرنے والا ٹب کلاک - رولڈ یا سردی - تیار کی گئی | OD <40 MMOD 40 - 80 mmod> 80 دیوار کی موٹائی< 6 mm Wall Thickness6 - 8 mm Wall Thickness > 8 | + 0.30/- 0} mm*+ 0.35/- 0 mm*+ 0.40/- 0 mm* | ± 0.30 ملی میٹر ± 0.35 ملی میٹر ± 0.40 میٹر | ||||||
DIN 2391 ST45 کاربن اسٹیل ہموار پائپ گرمی کا علاج
| گرمی کے علاج کے عمل | تناؤ سے نجات | بجھانا اور غص .ہ | annealing | معمول بنانا |
|---|---|---|---|---|
| درجہ حرارت کی حد | 550 ڈگری سے 650 ڈگری |
550 ڈگری سے 650 ڈگری (غصہ) 900 ڈگری سے 950 ڈگری (بجھانا) |
600 ڈگری - 650 ڈگری | 850 ڈگری - 900 ڈگری |
اکثر پوچھے گئے سوالات (عمومی سوالنامہ)
Q1: مصنوعات کے نام میں "ST45" کا کیا مطلب ہے؟
A:"ST45" فی DIN معیار جرمن اسٹیل گریڈ کا عہدہ ہے۔ یہ ایک کاربن اسٹیل کی نشاندہی کرتا ہے جس میں کم سے کم 45 کلوگرام/ملی میٹر (تقریبا 440 ایم پی اے) کی کم سے کم ٹینسائل طاقت ہوتی ہے۔ یہ AISI 1045 یا C45 کاربن اسٹیل سے موازنہ ہے۔
Q2: اعزازی اندرونی سطح اتنی اہم کیوں ہے؟
A:اعزازی سطح کئی وجوہات کی بناء پر اہم ہے:
یہ پسٹن مہروں کے لئے ایک مثالی سطح فراہم کرتا ہے ، جس سے ایک کامل مہر کو یقینی بنایا جاتا ہے اور سیال کی رساو کو روکتا ہے۔
یہ رگڑ کو کم کرتا ہے اور مہروں اور خود ٹیوب پر پہنتا ہے ، جس سے پورے سلنڈر کی خدمت کی زندگی میں توسیع ہوتی ہے۔
یہ سطح پر تیل برقرار رکھنے میں مدد کرتا ہے ، چکنا کرنے میں بہتری لاتا ہے۔
Q3: کیا ان ٹیوبوں کو براہ راست ویلڈڈ کیا جاسکتا ہے؟
A:ہاں ، ST45 گریڈ اسٹیل میں اچھی ویلڈیبلٹی ہے۔ تاہم ، تناؤ یا بگاڑ کو متعارف کرانے سے بچنے کے لئے ویلڈنگ کے مناسب طریقہ کار پر عمل کرنا ضروری ہے جو ٹیوب کی صحت سے متعلق متاثر ہوسکتے ہیں۔ پوسٹ - ویلڈ ہیٹ ٹریٹمنٹ کو اہم درخواستوں کے لئے تجویز کیا جاسکتا ہے۔

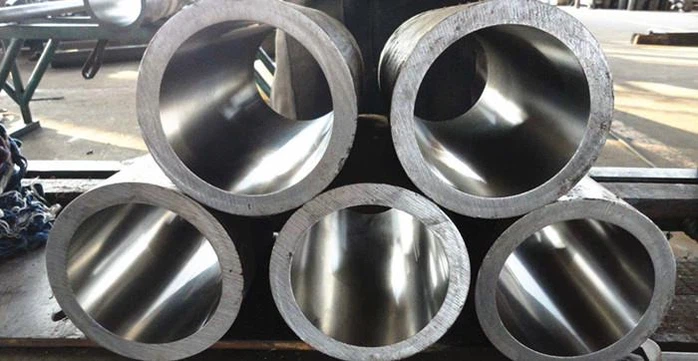

Q4: اعزازی ٹیوب اور معیاری ہموار ٹیوب میں کیا فرق ہے؟
A:ایک معیاری ہموار ٹیوب ڈرائنگ کے عمل سے نسبتا rous کسی حد تک داخلی سطح ہوتی ہے۔ ایک اعزازی ٹیوب ایک اضافی کھرچنے والا عمل (ہنسنگ) سے گزرتا ہے جو اندرونی قطر کو ایک عین مطابق ، کراس - ہیچڈ پیٹرن تک ہموار اور ختم کرتا ہے ، جس سے یہ مزید مشینی کے بغیر سلنڈر بیرل کے طور پر استعمال کے ل ready تیار ہوجاتا ہے۔
Q5: شپنگ کے دوران ٹیوب کے اختتام کیسے محفوظ ہیں؟
A:نازک داخلی سطح کو سنکنرن اور نقصان سے محفوظ رکھنے کے ل the ، نلیاں صاف ، تیل کی جاتی ہیں ، اور سروں کو پلاسٹک یا دھات کی ٹوپیاں/پلگ کے ساتھ سیل کردیا جاتا ہے۔
Q6: کیا آپ کسٹم سائز اور رواداری پیش کرتے ہیں؟
A:اگرچہ ہم DIN 2391-1 کے مطابق معیاری سائز کا ذخیرہ کرتے ہیں ، ہم اکثر کسٹم بیرونی قطر ، دیوار کی موٹائی اور لمبائی کے لئے درخواستوں کو ایڈجسٹ کرسکتے ہیں۔ براہ کرم اپنی مخصوص ضروریات کے ساتھ ہماری سیلز ٹیم سے رابطہ کریں۔
