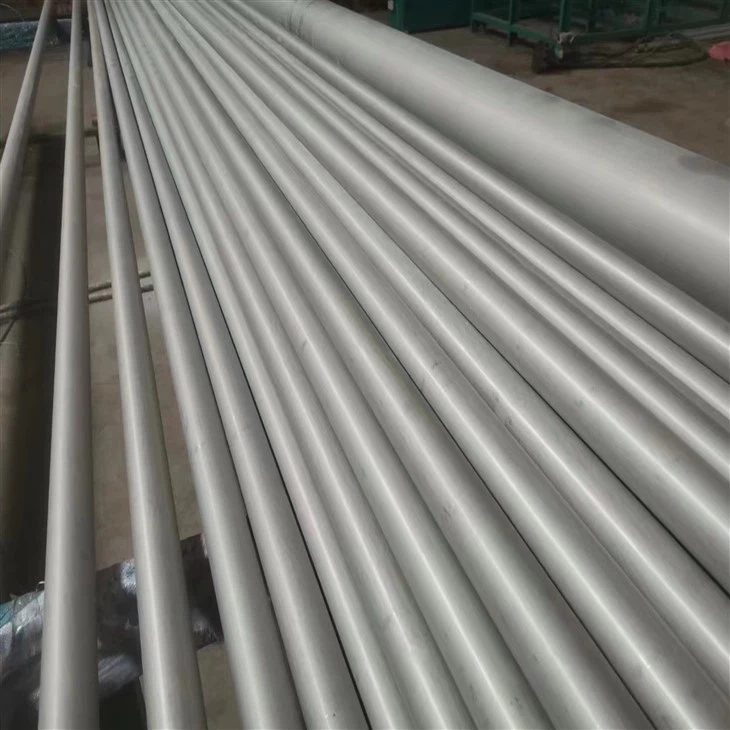

ASTM A358 پائپ مختلف بین الاقوامی معیارات کے مطابق بنائے جاتے ہیں، بشمول ASTM، DIN، JIS، GB، AISI، اور دیگر۔ ASTM A358 کلاس 1 پائپ الیکٹرک فیوژن ویلڈنگ (EFW) کے عمل کا استعمال کرتے ہوئے تیار کیے جاتے ہیں۔
ASTM A358 TP304 کی مادی ساخت میں تقریباً 18% کرومیم، 8% نکل، مینگنیج، سلکان، سلفر اور فاسفورس کے ساتھ شامل ہیں۔ اس کے مقابلے میں، ASTM A358 316L مولیبڈینم کے اضافے کی وجہ سے اعلی سنکنرن مزاحمت پیش کرتا ہے، جو اس کی کلورائیڈ آئن حملے کو برداشت کرنے کی صلاحیت کو بڑھاتا ہے۔ جب کہ TP304 اپنی متوازن طاقت اور لاگت کی کارکردگی کی وجہ سے سب سے زیادہ استعمال ہونے والا گریڈ ہے، 316L کو زیادہ جارحانہ ماحول میں ترجیح دی جاتی ہے۔
یہ سٹینلیس سٹیل پائپ سائز کی ایک وسیع رینج میں دستیاب ہیں، 8 انچ سے 72 انچ قطر میں، دیوار کی موٹائی 3mm سے 60mm تک ہوتی ہے۔ معیاری لمبائی 6 میٹر تک بڑھ سکتی ہے، جیسا کہ UNS S31254 جیسے گریڈز میں دیکھا جاتا ہے۔
ASTM A358 TP304L EFW پائپ مختلف سطح کی تکمیل کے ساتھ فراہم کیے جا سکتے ہیں، بشمول اچار، روشن اینیلڈ (BA)، No. 4 برش، اور الیکٹرو پولش، مختلف ایپلی کیشن کی ضروریات کو پورا کرنے کے لیے۔ مزید برآں، ایک ہی گریڈ کے اندر کلاس 1 اور کلاس 2 کے درمیان امتیازات ہیں: جب کہ کلاس 1 زیادہ عام طور پر استعمال ہوتا ہے، کلاس 2 بہتر میکانکی خصوصیات پیش کرتا ہے، جو اسے اعلی کارکردگی کی ضرورت والی خصوصی ایپلی کیشنز کے لیے موزوں بناتا ہے۔
پیشہ ور ٹیم
7x24 گھنٹے کی ترسیل
مصنوعات کی تفصیل
| وضاحتیں | ASTM A358/A358M |
| قسم | ویلڈڈ پائپ |
| قطر سے باہر | 6NB سے 1200NB تک |
| معیارات | ASME |
| دیوار کی موٹائی | SCH.5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, XX, (3 ملی میٹر سے 100 ملی میٹر موٹائی) |
| درجات | ASTM A358 304, 304L, 310S, 316,316L,316H,317L,321,321H, 347, 347H, 904L |
| بیرونی قطر کا سائز | الیکٹرک فیوژن ویلڈیڈ / EFW / ERW- 8" NB سے 110" NB |
| A358 پائپ کلاسز (CL) | ASTM A358 CL1, CL2, CL3, CL4, CL5 |
| ای ایف ڈبلیو پائپ اینڈ | سادہ سرے / بیولڈ سرے |
| کے خصوصی کارخانہ دار | ASME B36.10 ASTM A358 TP304 کلاس 2 ویلڈیڈ پائپ |
ASTM A358 TP304 کے لیے مل رواداری
| این پی ایس | ASTM A358 پائپ رواداری، % | |
| + | – | |
| 1/8-2 1 /2 | 20.0 | 12.5 |
| 3~18، t/D 5% سے کم یا اس کے برابر | 22.5 | 12.5 |
| 3~18, t/D> 5% | 15.0 | 12.5 |
| 20 سے زیادہ یا اس کے برابر، ویلڈیڈ | 17.5 | 12.5 |
| 20 سے زیادہ یا اس کے برابر، ہموار، t/D سے کم یا اس کے برابر 5% | 22.5 | 12.5 |
| ≥ 20, seamless, t/D> 5% | 15.0 | 12.5 |
ASTM A358 کلاس 1 EFW پائپ دیوار کی موٹائی
این پی ایس ڈیزائنر |
باہر قطر میں |
شیڈول 5S میں۔ |
شیڈول 10S میں۔ |
شیڈول 40S میں۔ |
80S میں شیڈول کریں۔ |
|---|---|---|---|---|---|
| 1/4 | 0.540 | 0.065 | 0.088 | 0.119 | |
| 3/8 | 0.675 | 0.065 | 0.091 | 0.126 | |
| 1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 |
| 3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 |
| 1.0 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 |
| 1 1/4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 |
| 1 1/2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 |
| 2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 |
| 2 1/2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 |
| 3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 |
| 3 1/2 | 4.000 | 0.083 | 0.120 | 0.226 | 0.318 |
| 4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 |
| 5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 |
| 6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 |
| 8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 |
| 10 | 10.750 | 0.134 | 0.165 | 0.365 | 0.500 |
| 12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 |
ASTM A358 سٹینلیس سٹیل ویلڈیڈ پائپ کی کلاسز
ASTM A358 CL1 - A358 304 پائپ کو تمام پاسوں میں فلر میٹل استعمال کرنے والے عمل کے ذریعے ڈبل ویلڈنگ کی جائے گی اور مکمل طور پر ریڈیو گرافی کی جائے گی۔
ASTM A358 CL2 - A358 316L پائپ کو تمام پاسوں میں فلر میٹل استعمال کرنے والے عمل کے ذریعے ڈبل ویلڈنگ کی جائے گی۔ ریڈیو گرافی کی ضرورت نہیں ہے۔
ASTM A358 CL3 - پائپ کو تمام پاسوں میں فلر میٹل استعمال کرنے والے عمل کے ذریعے سنگل ویلڈ کیا جائے گا اور اسے مکمل طور پر ریڈیوگراف کیا جائے گا۔
ASTM A358 CL4 - کلاس 3 کی طرح ہی ہے سوائے اس کے کہ پائپ کی اندرونی سطح کے سامنے آنے والا ویلڈ پاس فلر میٹل کے اضافے کے بغیر بنایا جا سکتا ہے۔
ASTM A358 CL5 - پائپ کو تمام پاسوں میں فلر میٹل کا استعمال کرتے ہوئے عمل کے ذریعے ڈبل ویلڈنگ کی جائے گی اور اسپاٹ ریڈیو گرافی کی جائے گی۔
ASTM A358 ویلڈیڈ پائپ کی موٹائی رواداری
| تفصیلات | ایم ایم میں قابل اجازت OD | قابل اجازت دیوار کی موٹائی میں تغیر | ملی میٹر میں درست لمبائی رواداری | جانچ کی ضرورت | ||||
|---|---|---|---|---|---|---|---|---|
| برائے نام دیا ۔ | ختم | کے تحت | % سے زیادہ | کے تحت | ختم | کے تحت | ||
| ASTM{{0}A312 سیملیس اور ویلڈیڈ پائپ |
3.175-38.1 بشمول | .4 | .79 | کم از کم دیوار 12.5% برائے نام دیوار کے نیچے مخصوص کی گئی ہے۔ | 6.4 0 | 0 | ٹینشن ٹیسٹ | |
| 38.1-1016 بشمول | .79 | .79 | 6.4 0 | 0 | فلیٹننگ ٹیسٹ | |||
| 101.6-203.2 imcl | 1.59 | .79 | 6.4 0 | 0 | 100% ہائیڈرو سٹیٹک ٹیسٹ | |||
| (عام طور پر بے ترتیب لمبائی کا حکم دیا گیا ہے۔ | ASTM A-530 سے رجوع کریں۔ | |||||||
| ASTM A358 EFW/ ویلڈڈ پائپ |
219.08-750 ملی میٹر یا 0.01 انچ | +0.5% | -0.3 | 6.0 | ASTM A-530 سے رجوع کریں۔ | |||
ASTM A358 TP304l سٹینلیس سٹیل EFW پائپوں کا اطلاق
خوراک اور مشروبات کی صنعت
تعمیراتی صنعت
جوہری
تھرمل اور پاور پلانٹس
پیٹرو کیمیکل، بوائلر
سیمنٹ کی صنعت
جیوتھرمل پلانٹس
ہیٹ ایکسچینجرز
ساز
مکینیکل
تیل اور گیس کے آلات اور پائپنگ کا کام
ASTM A358 سٹینلیس سٹیل پائپ کیمیائی ساخت
|
مواد |
% زیادہ سے زیادہ ASTM A358 کیمیائی ساخت |
||||||||||
| C | Mn | P | S | سی | کروڑ | نی | مو | N B | Nb | تی | |
| A358 TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | … | … | … | … |
| A358 TP304L | 0.035 D | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-13.0 | … | … | … | … |
| A358 TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316Ti | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | 0.10 | … | 5x(C+N)-0.70 |
ASTM A358 TP304 CL1 پائپ ڈائمینشن
| برائے نام | باہر | برائے نام دیوار کی موٹائی(ملی میٹر) | ||||||||
| قطر | قطر | ASME B36.19M | ASME B36.10M | |||||||
| این پی ایس | (ملی میٹر) | SCH5S | SCH10S | SCH40S | SCH80S | SCH5 | SCH10 | SCH20 | ایس ٹی ڈی | ایکس ایس |
| 1/4 | 13.72 | - | 1.65 | 2.24 | 3.02 | - | 1.65 | - | 2.24 | 3.02 |
| 3/8 | 17.15 | - | 1.65 | 2.31 | 3.2 | - | 1.65 | - | 2.31 | 3.2 |
| 1/2 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 | 1.65 | 2.11 | - | 2.77 | 3.73 |
| 3/4 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 | 1.65 | 2.11 | - | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 | 1.65 | 2.77 | - | 3.38 | 4.55 |
| 1 1/4 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 | 1.65 | 2.77 | - | 3.56 | 4.85 |
| 1 1/2 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 | 1.65 | 2.77 | - | 3.68 | 5.08 |
| 2 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 | 1.65 | 2.77 | - | 3.91 | 5.54 |
| 2 1/2 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 | 2.11 | 3.05 | - | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 | 2.11 | 3.05 | - | 5.49 | 7.62 |
| 3 1/2 | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 | 2.11 | 3.05 | - | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 | 2.11 | 3.05 | - | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 | 2.77 | 3.4 | - | 6.55 | 9.53 |
| 6 | 168.28 | 2.77 | 3.4 | 7.11 | 10.97 | 2.77 | 3.4 | - | 7.11 | 10.97 |
| 8 | 219.08 | 2.77 | 3.76 | 8.18 | 12.7 | 2.77 | 3.76 | 6.35 | 8.18 | 12.7 |
| 10 | 273.05 | 3.4 | 4.19 | 9.27 | 12.7 | 3.4 | 4.19 | 6.35 | 9.27 | 12.7 |
| 12 | 323.85 | 3.96 | 4.57 | 9.53 | 12.7 | 3.96 | 4.57 | 6.35 | 9.53 | 12.7 |
| 14 | 355.6 | 3.96 | 4.78 | 9.53 | 12.7 | 3.96 | 6.35 | 7.92 | 9.53 | 12.7 |
| 16 | 406.4 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 18 | 457.2 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 20 | 508 | 4.78 | 5.54 | 9.53 | 12.7 | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 22 | 558.8 | 4.78 | 5.54 | - | - | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 24 | 609.6 | 5.54 | 6.35 | 9.53 | 12.7 | 5.54 | 6.35 | 9.53 | 9.53 | 12.7 |
| 26 | 660.4 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 28 | 711.2 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 30 | 762 | 6.35 | 7.92 | - | - | 6.35 | 7.92 | 12.7 | 9.53 | 12.7 |
| 32 | 812.8 | موٹائی: 6.35 ~ 30 ملی میٹر | ||||||||
| | | | | |||||||||
| 84 | 2133.6 | |||||||||
| تبصرہ | (1) مارکنگ: پیداواری صلاحیت کے اندر۔ ہندوستان میں صرف صنعت کار نے مل ٹیسٹ سرٹیفکیٹ فراہم کیا۔ | |||||||||
| (2) دیگر برائے نام قطر اور دیوار کی موٹائی وینڈر اور خریدار کی منظوری سے مشروط ہے۔ | ||||||||||
| (3) ماس (کلوگرام/میٹر) کی قدر کے حساب سے فارمولہ:304/L[W=0.02491t(D-t)], 316/L[W=0.02507t(D-t)] | ||||||||||
ASTM A358 TP304l کلاس 1 EFW پائپ شیڈول چارٹ
| NB سائز | SCH 5 | SCH 10 | SCH 40 | SCH 80 | SCH 160 |
|---|---|---|---|---|---|
|
1/8″ |
✓ |
✓ |
✓ |
✓ |
|
|
1/4″ |
✓ |
✓ |
✓ |
✓ |
|
|
3/8″ |
✓ |
✓ |
✓ |
✓ |
|
|
1/2″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
3/4″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
1″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
1 1/4″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
1 1/2″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
2″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
2 1/2″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
3″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
4″ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
5″ |
✓ |
✓ |
✓ |
✓ |
|
|
6″ |
✓ |
✓ |
✓ |
✓ |
